电动车防入户管控系统

一、系统概述

电动车已经成为大家日常出行主要交通工具，市民该如何做好安全防范，大限度减少火灾发生，保护自身安全。消防部门统计，电动车火灾伤亡事故一般发生在晚上充电时，大部分原因是电池故障引起，其次是线路短路和动力线路故障。去年 12 月 28 日，公安部紧急下发《关于规范电动车停放充电加强火灾防范的通告》，都要求电动车应在建筑外部的独立区域集中停放、充电；严禁在住宅建筑疏散通道、安全出口、楼梯间（门洞口）、楼层楼道、电梯前室等部位停放、充电。很多市民习惯将电动车停放在住宅楼楼道、楼梯间等公共区域充电。有的车主为了图方便，下了班就在楼道内充电，到第二天上班才切断电源，充电时间经常超过 12 小时。

但是因为缺乏可操作性，公安部严令禁止的充电行为依旧存在。很多整晚充电的车主对于可能造成的火灾隐患，不以为然，觉得那些火灾都发生在别人身上。也有人觉得在小区里设置的集中充电的地方，不方便，没必要。小区内电动车三乱问题存在严重安全隐患，一旦发生火灾，其后果非常严重。

二、电动车充电的痛点：

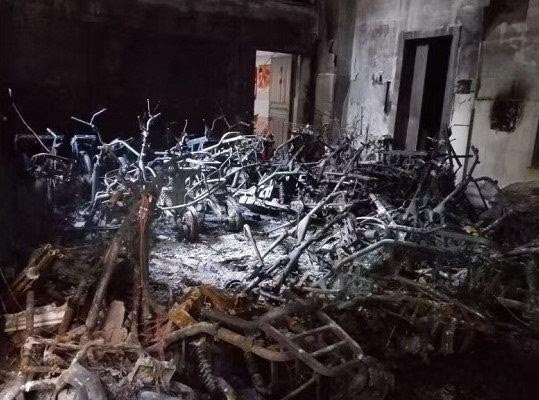

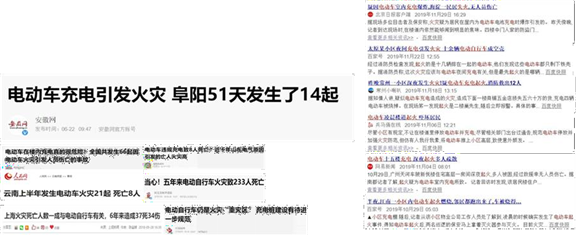

近年来电动自行车充电火灾事故频发，造成群死群伤，这一现象背后，是整个充电 行业令人担忧的现状。据统计，自 2010 年 11 月至今，全国共发生 66

起因电动车火灾引 发人员伤亡的事故，共造成 275 人死亡，其中死亡 3 人以上

火灾 48 起(较大火灾 45 起、重 大火灾 3 起)，火灾起数占比 72.7%，亡人数量占 90%……

据 15 年统计，深圳市约有 400 万辆电动自行车，其中以宝安区最多，超过 160 万辆，而且每年深圳市电动车仍迅速的增长！随着电动车的增多和电动车充电事故的频发，深圳市 16 年便出台了《警示公告》严禁在室内进行电动车充电，严

禁逃生消防通道堵塞！现已过去 1 年，禁止电动车室内充电之后，我们是怎样充电的呢？

目前以知的几种电动车充电方式！

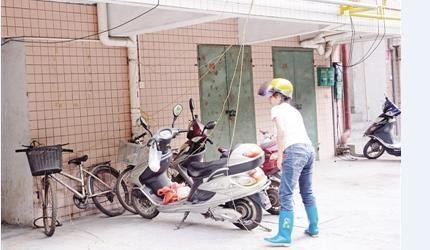

1、窗外高空飞线充电

这种现象非常普遍，我们经常会看到这样一幕：长长的电线连着插线板从不同窗户掉下来，垂在小区的消防过道、楼前平地上，一辆辆电动车正在用这些“空降” 的插线板充电。近年来，很多居民为了方便经常采取这种“高空充电”的方式为车辆充电。然而这样做不仅导致车辆乱停乱放，影响小区其他住户出行，还存在一定的安全隐患。

现在很多家里的窗户都安装有防护栏，电线经常在防护栏上磨，电线皮破了很容易短路；电线经常日晒雨淋，很容易老化，也容易出现安全问题；刮风的时候电线飘飘荡荡，下雨天插座会进水，也存在一定的安全隐患。小区居民自拉电线给电动车充电，电线暴露在室外，很容易因冻裂、老化等原因造成短路，埋下漏电、火灾等安全隐患。电线在空中没有任何支撑与保护措施，不但容易与墙角、屋顶发生摩擦，甚至还要面临风雨的考验，对电线磨损非常大，有很高的漏电几率。

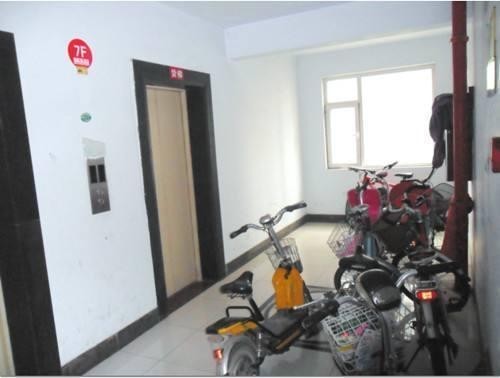

2、无视规定，楼道充电

另外一些无视规定，每天把电动车放在楼道充电，有时一充就一整天，这其实是非常危险的问题，楼道本来就狭小，不通风，电动车长时间的过充也容易引发火灾，试想一下，万一电动车充电时不慎起火，楼道还被一堆起火的电动车给堵住了，这个时候左右邻居的生命将受到重大威胁！

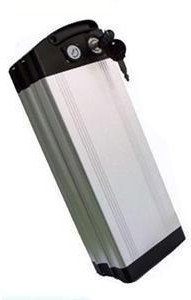

3、拆下电瓶拎回家充

有些电动车的电瓶是可以拆下来的，于是也有看到有电动车车主每天拆下电瓶带回家充电，可是每天电瓶拆来拆去，搬上搬下真的是非常麻烦，而且很多的电动车的电瓶是很难拆下来的，所以这也不是长久的方法！

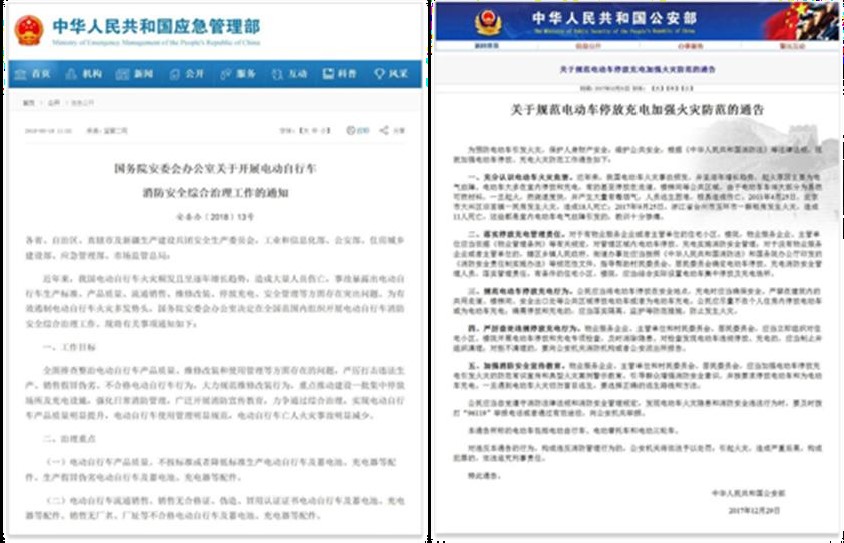

三、政策性的文件

⚫ 2017 年 12 月 29 日，公安部发布《关于规范电动车停放充电加强火灾防范的通告》

⚫ 2018 年 05 月 16 日，国务院安委办下发《关于开展电动自行车消防安全综合治理工作的通知》

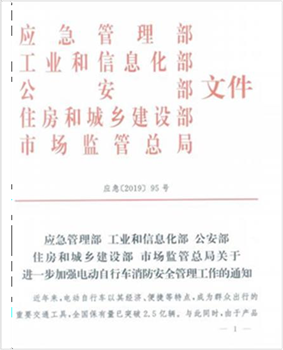

⚫ 2019 年 9 月 24 日，国家 6 部委下发《进一步加强电动自行车消防安全管理工作的通知》

四、电动车防上楼系统的特点：

1、解决电动车从小区入口进入小区不停车自动开门系统

2、通过 4G 网络信号传输，安装简单方便

3、报警自动中心视频联动解决误报问题

4、报警中心自动弹出电动车车主信息，方便及时处理

5、报警自动录相存储，保留证据五、电动车防上楼系统的工作原理

在每辆电动车上面安装一个RFID 电子标签，当电车车进入小区停车场大门口时，门口的RFID 信号采集器收集到电动车标签信号后，自动打开道闸放行，可以实现 10 米不停车不刷卡自动开门，采集器通过 4G 网络将电动车进出小区记

录自动上传到物业管理中心；当电动车或电动车电池进入楼栋入口时，楼道内 R FID 信号采集器收到电动车RFID 标签信号后，自动将报警信息传递给 4G 视频报警主机，4G 视频报警主机立即启动声光和语音报警“电动车禁止入户，请迅速推离”，前端摄像机自动开启录像模式，同时物业接警中心收到警情信息后， 电脑接警软件将自动弹出现场视频进行远程确认，电脑软件将自动保存电动车入户视频，而且电脑软件会自动弹出入户电动车业主信息（姓名电话和地址等信 息），如果电动车继续上楼，保安人员可以通过电脑麦克风进行远程喊话制止。同时还可信增加楼道入口防火门开门延时报警，如果有人故意阻止消防安全门关闭，物业管理中心也会收到报警信息，可以通知保安处理！

六、电动车防上楼系统产品功能介绍：

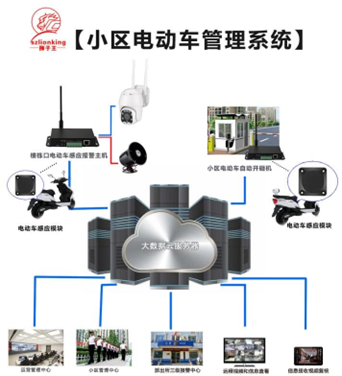

系统示意总图

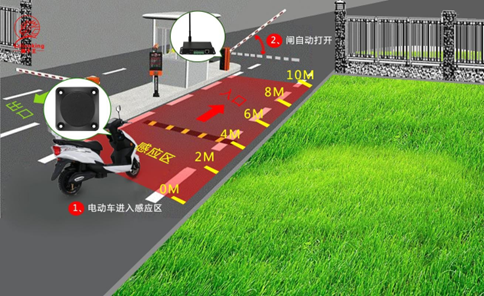

 出入口示意图

1、2.4G 壁挂式远距离全向有源读写器

产品简介

2.4G  壁挂式远距离全向有源读写器

-BYR2401E 是一款高性能 2.4G 全向型有源读写器，工作频率为 2.45GHz（ISM 微波频段），选

用高端的射频 SOC 芯片，融合了先进的防碰撞算法、无线电技术，具有极强抗干扰性，无需人工参与，能够满足各种使用环境的要求；具有自动识别、追踪、定位、收集等功能。

2.4G 壁挂式远距离全向有源读写器-LK401E。

2、产品特点

u 外型小巧美观，安装方便；

u 有效识别距离 50～200 米可调；

u 多标签识别能力强，可达 200 张/秒；

u 高达 500 张标签数据缓存；

u 宽电压供电，DC 9V～24V；

u 数据接口丰富,10M/100M 自适应网口，RS232，RS485，韦根；

u 支持命令、自动、触发读卡等在线和离线工作模式；

u 支持串口、网口升级。

3、典型应用

u 企业固定资产管理；

u 门禁管理；

u 人员考勤，人员室内跟踪管理；

4、技术参数

2、2.4G 电动车标签

1、产品简介

2.4G 电动车标签是工作在 2.45GHz（ISM）频段的 RFID 主动式有源电子标签；可通过粘贴或螺丝固定的方式安装在电动车或企业固定资产上；兼具外观结构简约小巧、读写距离远、

功耗极低的特点，目前已广泛应用于企业固定资产和城市电动车管理及定位、车辆自动识别、车辆稽查、停车场管理、高速公路不停车收费等集成应用场景。

2.4G 电动车标签-LK2401N 需配合博越创新 2.4G 电动车基站-BYR2409 使用。

2、产品特点

超低功耗设计，使用寿命更长； 有效识别距离 50～200 米可调；

超声波封装工艺，防水等级达IP65； 结构简约小巧，易于安装；

粘贴固定方式或螺丝固定方式可选。

3、典型应用

电动车管理及定位； 大件商品物流跟踪； 车辆自动识别；

企业资产管理。

4、技术参数

4、4G 视频报警主机：

 产品说明：

1.4G 网高速通迅，全网通，全面兼容电信/移动/联通 4G/3G/2G，适用性强

2.4G 转有线 IP 网络，可以提供高达 50M/s 网络输出

3. 可以通过电脑，微信或 APP 来接收各类警情信息

4. 可以通过专用接警软件定时定点用户分类发送文字信息到主机，主机自动进行文字播报， 文字下发到主机只需 1-3 秒

5. 主机+键盘的操作模式，主机自带 4 路有线 8 路无线防区

6. 主机自带 2 个 PGM 输出口（可与联动装置相连，进行远程控制），高分贝警号输出口，可驱动 120dB 警号

7. 可扩展网络摄像机功能，夜晚照射距离可达 5 米，1080P 视频输出，报警时中心可看见清晰可见报警者画面，同时中心可对报警点周边录像和抓拍；

8. 主机采用微电脑芯片控制，接收灵敏，抗干扰能力强，自动故障检测与修复

9. 非易失性的EEPROM 作为编程记忆，断电而信息保存

10.  超强光电隔离电路保护设计，具有防电压浪涌和防雷击功能

11.  可带后备电源，断电后可供电 48 小时

12.  具有“看门狗”功能，防止死机主机参数：

供电电源：AC220V±10% 交流工作电源：15V AC

无线接收频率：315M  学习对码报警通讯协议：Ademco4+2 和 CID 报警响应时间：200-800ms

可编程输出口：2 个

后备电池：DC12V 1.2AH 最大输出电源：1000MA  直流输出：DC 12V

警号输出：400mA 12V 环境温度：-10 ~ 55℃ 环境湿度：40-70%

主机尺寸：130*170*40MM

5、SD 卡网络摄像机

产品特点：

1.1/2.7' 3MP SC3235 传感器；芯片采用海思

3516EV200；16:9 宽屏显示；

2.支持 H264，H.265；

3.支持双码流，主码流:2304×1296,1920×1080,；子码流：D1(704*576)/360P(640*360 )/ CIF(352*288)；

4. 支持宽动态，3D 降噪、背光补偿、自动白平衡，适用不同监控环境；

5. 支持 ONVIF 协议，可接入第三方 NVR；

6. ICR 滤光片切换功能，实现 24 小时监控；

7. 支持画面遮挡，可设置 4 个遮挡区域块；

8. 支持音频输入，实现视频录像的完美监听；

9. 支持移动侦测，移动侦测报警自动发送邮件提醒；

10. 支持 OSD 位置设置，支持网络对时；

11. 支持支持手机监控（iOS,android）、Web 端、VMS；

12. 支持自动维护功能；

13. 支持无极红外变光、无极白光变光。

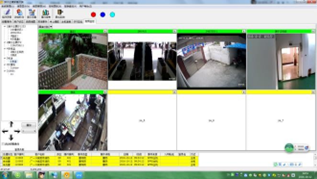

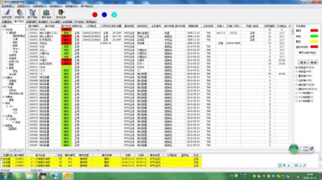

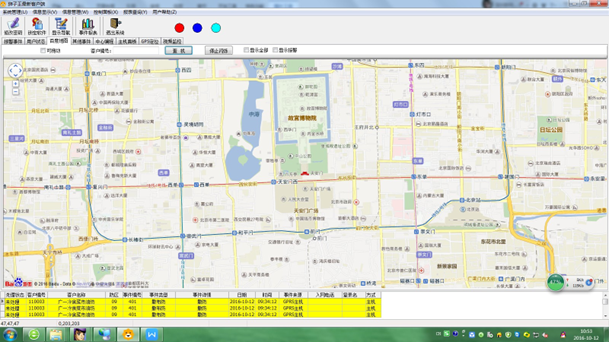

5、电脑网络视频接警中心接警软件：

用专业 SQL2008 数据库软件，用户记录可以保存 1000 万条专业的 SQL2008 数据库软件，方便备份和还原

系统采用 CS 架构，服务器接收前端主机数量可以达 4000 台采用接警端和服务器分离的方法，保证服务器数据安全

自动接收、识别、记录报警信号，信息传输到电脑软件传输时间小于 1S

支持扩展摄像机接入，目前兼容海康和大华网络摄像机独特的嵌入式视频解码程序，视频弹出速度只需 2S

可以对前端主机手动或定时进行分区或定点语音广播软件功能强大，升级后可以兼容以前主机即有的功能可以远程对前端主机进行参数修改

完善的操作员权限、数据维护功能，操作员权限的多级设置，方便管理

多功中心分级管理，可以方便的实现信息共享。
